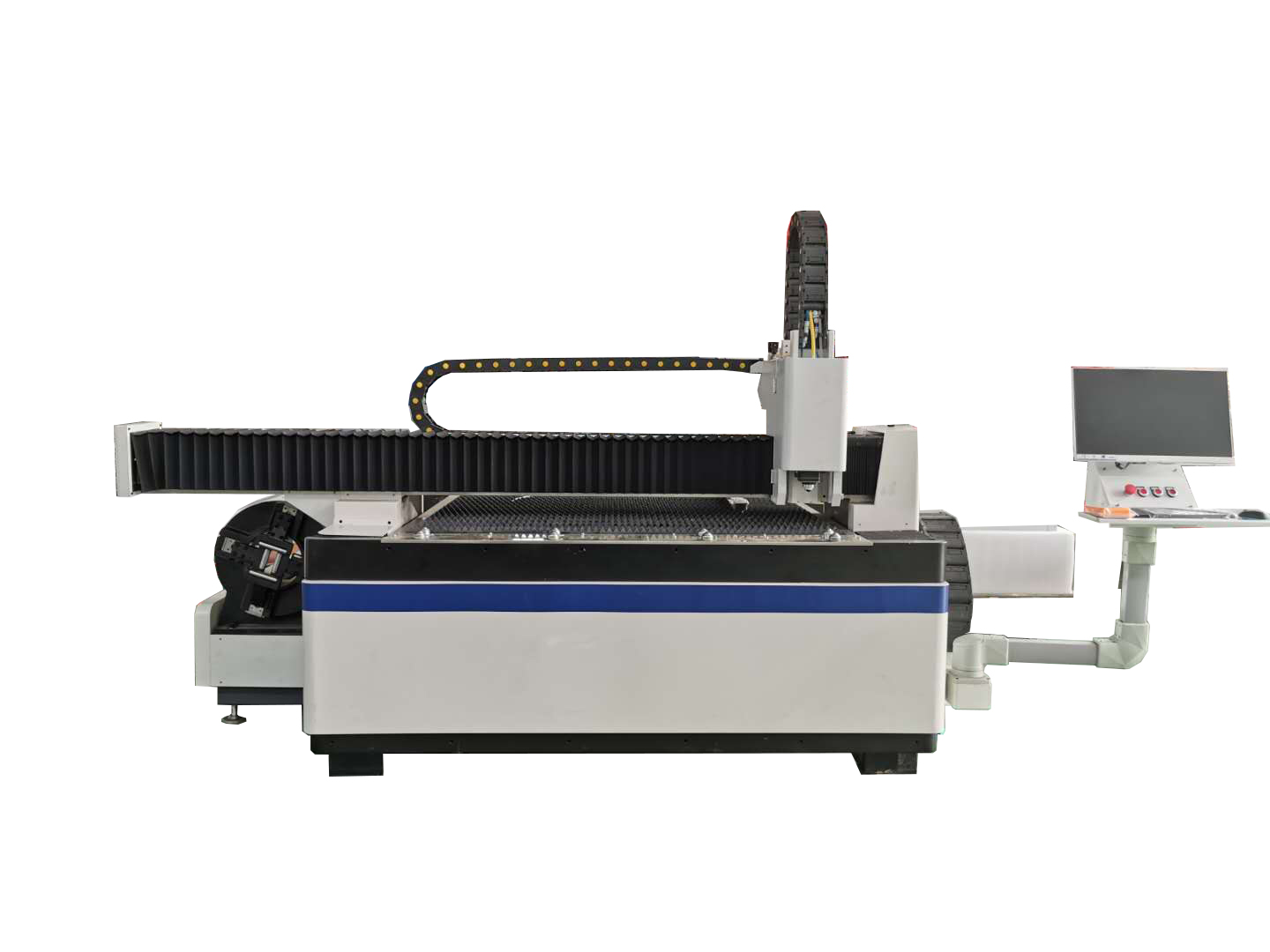

(1) узел машины: часть станка для лазерной резки, механическая часть для реализации перемещения осей X, Y и Z, включая режущую платформу.
(2) лазерный генератор: устройство для генерации лазерного источника света.
(3) путь внешнего света: преломляющее зеркало, используемое для направления лазера в нужном направлении.
(4) система управления: станок управляется для реализации перемещения осей X, Y и Z, а также регулируется выходная мощность лазера.
(5) стабилизированный источник питания: он подключен между лазером, станком с ЧПУ и системой электропитания.
(6) режущая головка: в основном включает полость, основание фокусирующей линзы, фокусирующую линзу, емкостный датчик, сопло для вспомогательного газа и другие детали.
(7) операционный стол: используется для управления рабочим процессом всего режущего устройства.
(8) охладитель воды: используется для охлаждения лазерного генератора.
(9) газовые баллоны: включая газовые баллоны рабочего тела станка для лазерной резки и вспомогательные газовые баллоны, которые используются для дополнения промышленного газа лазерного удара и для подачи вспомогательного газа для режущей головки.
(10) воздушный компрессор и резервуар для хранения воздуха: обеспечить и хранить сжатый воздух.
(11) осушитель и фильтр с воздушным охлаждением: он используется для подачи чистого сухого воздуха на лазерный генератор и путь луча, чтобы обеспечить нормальную работу пути и зеркала.
(12) коллектор отработанной пыли: пыль и пыль, образующиеся во время обработки, извлекаются и фильтруются, чтобы выбросы отработавших газов соответствовали стандартам защиты окружающей среды.
(13) машина для выгрузки шлака: для удаления остатков материалов и отходов, образующихся во время обработки.
